Glastic UTR

Charakteristika Glasticu UTR

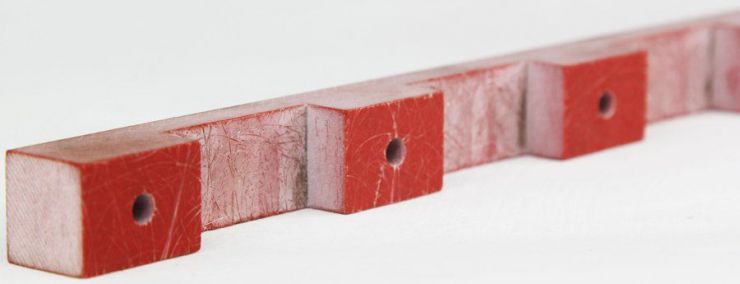

Ohnivzdorný laminát odolný proti elektrickému oblouku a plazivým proudům. UTR 1494 je zesílený polyesterový sklolaminát. K dispozici je v podobě desky, U-profilu, ve tvarech úhelníků a různé rozměry trubek. Tento materiál se pro svou odolnost proti plazivým proudům obecně používá pro elektrické izolace. Výborná kombinace velké síly, ohnivzdornosti a nízká hladina kouřivosti umožňují používání v mnoha dalších odvětvích, kde jsou zapotřebí bezpečné, nicméně ekonomické materiály. Standardní barva je červená nebo bílá. Elektroizolační materiál, vysoce ohnivzdorný, nehořlavý, s nízkou hladinou toxických látek, slabě kouřící, uznán laboratořemi UL, NEMA GPO – 3.

Technické vlastnosti Glasticu UTR

Všeobecné informace	třídění	jednotka	Grade UTR	Grade 1580	Grade SG-200	Grade FHT
Označení	-	-	1494	1580	1906	1800
Standardní barva	-	-	červená	bílá	světle hnědá	krémová
Nem a třída	NEMA LI-1	-	GPO-3	GPO-3	GPO-1	-
IEC třída	60893	-	UPGM203	UPGM203	UPGM201	-
Mechanické vlastnosti
pevnost v tahu	ASTM D 638	Mpa	54	51	86	72
modul síly	ASTM D 638	Mpa	11,72	12,41	1172	-
síla v ohybu	ASTM D 790	Mpa	152	170	131	-
síla v ohybu @ 130°C	ASTM D 790	Mpa	90	58	-	-
tlaková síla	ASTM D 695	Mpa	228	215	248	97
pevnost ve smyku	ASTM D 732	Mpa	80	83	77	-
pevnost v nárazu	-	-	-	-	-	-
IZOD pevnost v nárazu (drážkovaný)	ASTM D 256	J/cm	4,8	4,8	6,4	5,3
Elektrické vlastnosti
průrazná pevnost kolmý S/T ke vzd.	ASTM D 149	kV/mm	18	17	20	18
průrazná pevnost kolmý S/T v oleji	ASTM D 149	kV/mm	23	23	25	22
průrazná pevnost paralelní S/S v oleji	ASTM D 149	kV/mm	47	47	50	60
obloukový odpor	ASTM D 495	Sec.	180	181	120/1802	139
směr odporu nakloněné plochy	ASTM D 2303	min.	1	-	-	-
IEC směr odporu (CTI)	UL 746A	V	500	500	500	500
UL vysoké napětí	UL 746A	-	0	0	0	0
permitivita, 60 Hz	ASTM D 150	-	4,1	4,2	4,6	6,4
permitivita, 1 MHz	ASTM D 150	-	4,1	4	3,7	4,2
činitel rozptylu, 60 Hz	ASTM D 150	-	0,013	0,011	0,037	0,07
činitel rozptylu, 1 MHz	ASTM D 150	-	0,01	0,01	0,013	0,033
izolační odolnost	ASTM D 257	Ohm x1012	3,1	465	145	-
Ohnivzdorné vlastnosti
UL 94	UL 94	-	V-O3	V-O	HB	HB
kyslíkové číslo	ATSM D 2863	%02	35	39	21,8	21,8
ohnivzdornost	ATSM D 2229-II
doba zapalování		Sec.	85	84	-	-
čas hoření		Sec.	49	23	-	-
Vlastnosti materiálu
nasákavost	ASTM D 570	% by wt.	0,4	0,2	0,3	-
měrná hmotnost	ASTM D 792	-	1,81	1,83	1,7	-
koeficient tepelné roztažnosti	ASTM D 696	10-6/K	2	2	2	-
tepelná vodivost	ASTM C 177	W/m∙k	0,27	0,27	0,25	-
UL teplotní index	UL 746 B/UL 746 B	-	130/160	120/140	210/210	-
UL hodnoty	-	-	E81928	E81928	E81928	E81928
