ABS – Umastir ABS

Charakteristika Umastiru ABS

   ABS = Akrylonitril - butadien - styrenový polymer prodáváme pod obchodním názvem Umastir ABS. ABS Desky jsou dodávány v provedení barevně krytém dle vzorkovnice dodavatele vstupních granulátů.

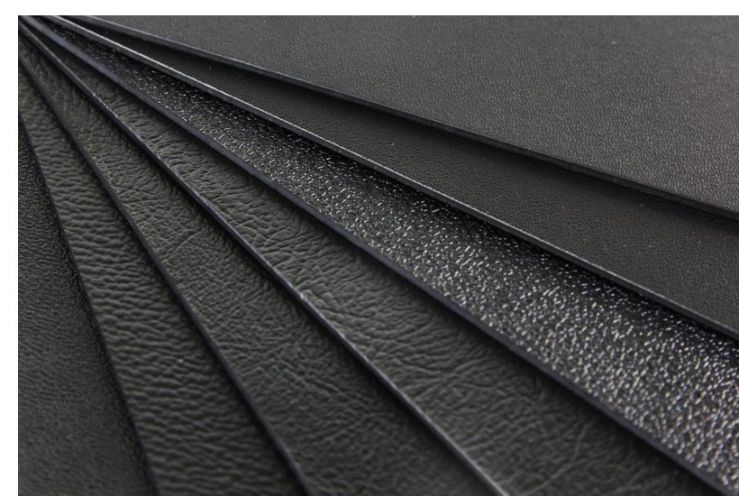

   Běžný sortiment tvoří desky v barvě černé, v tloušťkách od 2 mm do 6 mm. Standardní šíře Umastirových desek je 1000 mm a délka 2000 mm. Při odběru 3 tuny a více je možno upravit rozměry, barvu i povrch ABS desek.
   Umastir ABS je rozpustný v aromatických a chlorovaných alifatických uhlovodících, částečně v ketonech, esterech a nižších mastných kyselinách. ABS je stálý proti vodě, v alkoholech, odolává účinku slabých a zředěných silných kyselin a zásad, většině roztoků solí, olejům a částečně pohonným hmotám.

Použití ABS

Dobré pevnostní hodnoty v tahu ve spojení se značnou vrubovou houževnatostí zařazují UMASTYR® ABS mezi konstrukční materiály. UMASTYR® ABS se používá zejména na výrobu dílců určených pro využití v automobilovém průmyslu, při výrobě kolejových vozidel, chladírenských přepravníků, sportovních potřeb, hraček apod.

Způsob zpracování UMASTYRu ABS:

ABS se zpracovává především tvářením za tepla ve vakuových tvářecích strojích. Při tváření do forem se nedoporučuje používání separačních prostředků, zejména silikonů. Předejde se tak obtížím při navazujících povrchových úpravách. Desky výrobku ABS je možno povrchově upravovat stříkáním syntetickými barvami. ABS je možno rovněž lepit. Při teplotě 220 - 230 °C lze ABS svařovat horkým vzduchem. Materiál je dobře opracovatelný nejrůznějšími způsoby mechanického obrábění.

Technické vlastnosti ABS

VLASTNOSTI	PODMÍNKY	NORMA	JEDNOTKA	HODNOTA
Hustota		ISO 1183	Kg/m3	1050
Smrštění			%	0,4-0,7
Index toku taveniny	220°C/10Kg	ISO 1133	g/10 min.	6,6
TEPELNÉ VLASTNOTI
Teplota měknutí	50°C,49N	ISO 306B	°C	102
Teplota průhybu při zatížení	1,82 MPa	ISO 75-1	°C	101
Horizontální hoření	1,5mm	UL 94		HB
Horizontální hoření	3mm	UL 94		HB
Rychlost horizontálního hoření	2mm stěna	ISO 3795	mm/min	50
MECHANICKÉ VLASTNOSTI
Vroubková houževnatost	plus 23°C	ISO 180/1A	kJ/m2	19
Vroubková houževnatost	minus 30°C	ISO 180/1A	kJ/m2	11
Vroubková houževnatost	plus 23°C	ISO 179/2C	kJ/m2	13
Vroubková houževnatost	minus 30°C	ISO 179/2C	kJ/m2	8
Vroubková houževnatost	plus 23°C	ISO 179/1eA	kJ/m2	18
Vroubková houževnatost	minus 30°C	ISO 179/1eA	kJ/m2	13
Napětí na mezi kluzu	50mm/min	ISO 527	Mpa	43
Napětí na mezi kluzu	100mm/min	ISO 527	Mpa	45
Prodloužení na mezi kluzu	50mm/min	ISO 527	%	2,7
Prodloužení na mezi kluzu	100mm/min	ISO 527	%	2,7
Modul pružnosti v tahu	1mm/min	ISO 527	Mpa	2150
Pevnost v ohybu	2mm/min	ISO 178	Mpa	70
Modul pr. v ohybu, 3 body	2mm/min	ISO 178	Mpa	2100
